两大封装技术竞逐MLED

2024-02-28 16:21

当前,MLED(Mini LED与Micro LED)产业化进程加速,在这一发展过程中起到关键影响作用的LED封装技术成为相关企业竞争的焦点。

在主要封装技术路线中,COB(板上芯片封装)是MLED实现大规模商用化的可靠路径,MiP(Mini/Micro LED封装)被视为是微间距时代的LED直显产品标准答案。接下来,哪种技术路线将在MLED规模化量产阶段胜出?


LED封装技术成MLED行业发展关键

当前,MLED(Mini LED与Micro LED)凭借其高亮度、低功耗、高对比度等显示技术特点,有效提升LED显示屏的整体性能,正在成为下一代主流显示技术的重要选择,并在多个领域拥有可代替原有技术的潜力,满足消费者对高质量显示体验的需求。

对于MLED行业的未来发展趋势,广州市鸿利显示电子有限公司总经理刘传标指出,一方面,技术创新推动MLED行业快速发展。LED芯片、封装、驱动等上中下游产业链协同发展,推动MLED技术突破,Mini/Micro LED显示器的性能和成本效益显著提升。另一方面,多场景融合,拓宽了Mini/Micro LED应用领域。随着Mini/Micro LED在穿戴设备、车载显示、AR/VR等领域的广泛应用,LED显示市场进一步拓宽应用领域,为行业发展提供了广阔的市场空间。

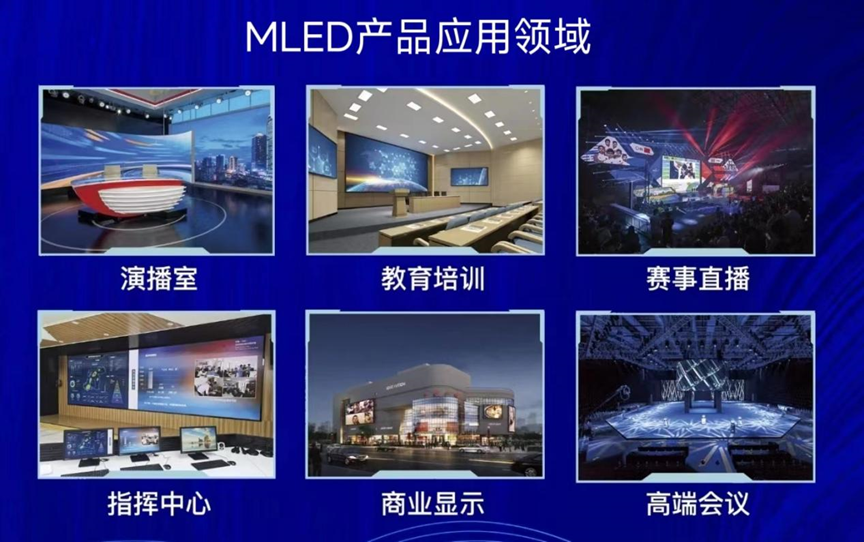

在国家4K、8K超高清视频战略的引领下,Mini LED在视频会议、会展广告、虚拟现实、监控调度等高端直显市场开始逐渐渗透。“Mini LED已经进入产业化发展阶段,随着技术的成熟和市场的接受度提高,LED行业上行周期逐步开启。”洲明科技股份有限公司产品部总监黄雄标向《中国电子报》记者表示。

Micro LED可实现超薄、柔性、可折叠、透明等特性,为未来的智能手机、可穿戴设备、汽车信息娱乐系统、虚拟现实设备等带来了开发空间。雷曼光电科技股份有限公司技术研发中心高级总监屠孟龙表示,Micro LED技术有着明显的优势,但是由于制造难度高、成本昂贵等原因,目前该技术还处于探索开发阶段。特别是在巨量转移工艺、全彩化、发光波长一致性等问题上,即使目前业内已有公司有所突破,但要真正提高良率,降低成本,也需要花费时日。


图表来源:集邦咨询(TrendForce)

伴随MLED产业的发展,LED封装环节的地位愈加突出。

在MLED产业链中,LED封装技术处于LED产业链中游,是必不可少的承上启下的核心环节。它不仅影响了最终产品的性能,如亮度、可靠性和使用寿命,还关系到生产成本和制造效率。长春希达电子技术有限公司副总经理汪洋告诉记者,LED封装处于LED产业链中游,是承上启下的核心环节。LED封装主要是对LED芯片提供物理支撑和化学保护,进行电气互联和透光。LED封装对于LED产品的性能有直接影响。当前,COB、MiP、COG、巨量转移等新型集成封装技术推陈出新,相关技术、设备将迎来重大升级。

“LED芯片技术和LED芯片封装技术是Mini/Micro LED显示面板制造技术中最重要的两个底层支撑技术,缺一不可。”屠孟龙认为,LED芯片永远离不开封装技术对它的保护,相比较而言,封装技术显得尤为重要。LED芯片只能体现行业技术水平的发展高度;行业的发展方向是由封装体系技术所主导的,原因是LED芯片具有被选择性,同样的芯片被不同封装体系选中,生产出的Mini/Micro LED显示面板性能的差别巨大。

利亚德集团智能显示研究院前沿技术总工马莉向《中国电子报》记者表示,芯片占Micro LED产品的成本比例最高,芯片越小成本越低,所以芯片尺寸缩小降低了Micro LED产品的生产成本;下一步需要积极解决更小尺寸芯片的转移效率和良率问题,以求进一步降低Micro LED成本。

COB与MiP开启技术路线之争

目前在LED封装技术中,已成熟应用的COB技术和快速崛起的MiP技术成为最受关注的两种路线。

COB是一种区别于SMD表贴封装技术的新型封装方式。据了解,COB技术目前只有“无法单像素分光筛选的技术难题”尚未得到解决,但校正技术日益成熟。COB将封装与显示整合于一条产业链,减少了部分制造环节,生产效率更高。MIP是一种芯片级的封装技术,优势在于其灵活性和成本效益。MIP封装技术可以延续使用当前的生产设备,因此可以有效降低高昂的产线设备端投入,而且MIP封装技术可以满足不同点间距的产品应用,因此应用领域更为广泛。

“COB和MiP两种技术路线的发展,取决于谁能够更好地实现降本提质。”刘传标表示。

据了解,全倒装COB最小可实现Micro级封装,市场定位基本覆盖户内显示环境,可应用于XR/VR拍摄、3D、TV等高显示要求的环境。Micro LED通过MiP封装方式再进行COB二次封装,成为Micro LED商业化重要路径,但在产业链的量产、成熟度和成本上仍不如Mini LED COB技术路线,处于快速发展阶段。屠孟龙认为,从长期来看,COB技术具有更广阔的前景。随着商业显示向高清、高密度、高稳定性方向发展的趋势,COB的优势会进一步凸显。

不过,颇具前景的MiP路线也被多家厂商所看好。记者了解到,MiP具有可混光、高均匀性、无Mura效应等多方面优势。在更小间距、更大尺寸的终端显示应用场景上,MiP能突破良率、墨色一致性、均匀度、检测返修、成本等多方面的核心瓶颈。马莉向记者指出,总体而言,在LED芯片尺寸、电气连接、对比度、贴装环节、可修复性、平整度等方面,MiP均优于COB。

“MiP的着眼点是产品替代和升级。”黄雄标进一步补充道,其延续性强,无须改动结构电子,可解决SMT的亮度、色差等痛点,并可实现P1.0以下微间距,更适合传统产品线产品升级转型,可迅速完成租赁、户内户外、商显、渠道等LED产品的覆盖,无缝衔接过渡SMT到微间距时代的阵痛期,是未来产业替代的重要方向。

与此同时,COB技术也具有同样的产业前景。

据估测,COB技术23年的市场总份额已经超过10%的行业规模,成功实现起量。高端商显P0.9以下COB占据主流,P1.2以下替代率目前已达50%以上,P1.5以下也开始加速实现替代,预计将达到20%~30%的替代率。黄雄标指出,根据市场反映来看,COB实际上已达到“最佳效应点”,只待配置和成本之间的平衡点实现质的突破,COB便能大规模铺开。按照产业规律,2024年COB的市场替代率将达到15%~16%,此时将实现飞跃型发展,35%~50%的替代率在两三年之内会实现。


两种路线并非替代关系

在MLED时代,COB与MIP哪种封装路线最有可能胜出?相关企业又该如何选择?

在汪洋看来,COB和MIP的产品形态和应用效果都极其接近,市场份额还需要看技术能否解决客户痛点问题,以及技术本身的性能、成本、可靠性是否有竞争力。据了解,希达电子长期专注从事COB技术研发及产业化,在行业内率先完成了像素间距0.4mm~1.0mm量产。我们将坚持Mini/Micro COB集成封装核心技术路线,推动实现全尺寸布局、全系列覆盖、全场景应用。

“从长期来看,Micro LED要想实现大规模应用,降本是唯一的方式,因此芯片小型化成为必然趋势。”马莉表示,利亚德战略性选择了MIP封装技术作为公司Micro LED发展方向,并持续提升MiP工艺技术。据悉,2023年以来,利亚德对Micro LED成本进行优化,有效降低了Micro LED显示屏的生产成本,目前P1.2~P1.5 Micro LED成本已低于金线灯LED价格。

“对头部LED显示企业来说,MIP和COB并非替代关系,更像是差异化选择。COB和MIP非常有可能会是高低搭配,即MIP在小间距和微间距上取代IMD和SMD,COB则应用于高像素密度的高集成封装。”屠孟龙说道。

据悉,2018年,雷曼光电率先推出并量产基于COB集成封装技术的Micro LED超高清显示产品,如今已建立了包括基于COB先进技术的超高清显示大屏、智慧会议/教育交互大屏、超高清家庭巨幕墙等LED全系列产品生态及解决方案体系。

黄雄标认为,COB和MIP并非对立关系,而是相辅相成的两种技术。相对于MIP是“产业替代”方向,COB被定义为“产业升级”方向。未来的技术走向应该根据客户需求和实际效果来决定,完全是市场的选择。据悉,出于产业升级的逻辑,洲明科技采用MIP和COB双路线并行、“两条腿走路”的方针,实现全方位战略布局。在Mini/Micro LED领域,洲明科技已成为行业内具备全工艺流程、全产品形态、应用覆盖广泛、产能规模领先的企业。

记者在采访中了解到,0.9mm、1.2mm等LED主流点间距产品对成本更敏感,COB占有率高,未来随着成本的降低,COB将继续延伸到点间距1.5mm、1.8mm等核心产品。此外,也有一些企业在开发MIP封装产品,Micro LED尺寸小,封装体的尺寸也更小,可以在0.9mm甚至0.6mm及以下的更小点间距的LED显示屏上发挥较好的优势,在制程上完全可以沿用现有COB的设备及工艺,可以理解为MIP和COB的深度融合,不存在竞争关系。

刘传标告诉记者,综合来看,COB在短期内和长期内发展均具备较大优势,COB产品将会不断扩容产品性能和拓宽应用领域,在未来的显示市场占据较大市场份额。

据了解,在短期内,鸿利显示将继续深耕Mini LED显示技术,加快Mini LED在几个领域的产业化并扩充产能,争取占据市场份额。同时,鸿利显示将会联合高校和科研机构进行联合技术攻关,为未来Micro LED的产业化做技术储备。
