我国8K视听产业本土化步伐加快

2021-12-24 11:09


 国产8K CMOS图像传感器研制完成



 华为建议使用OTN全光承载解决方案保障8K视听体验


 联发科发布全球首款7nm 8K电视芯片




【点睛】

近年来我国8K视听产业本土化步伐加快,8K图像传感器、系统级芯片(SoC)等发展短板不断实现突破,8K数字摄影机、专业监视器等设备国产化率显著提升,为影视高新技术的自主研发和发展应用奠定了坚实基础。


立足新发展阶段,我国电影应坚持推动8K电影工艺链自主创新和民族工业发展升级统筹推进8K与巨幕、HDR、HFR、WCG、沉浸式音频等技术的综合应用,并充分运用智能化制作生产技术手段丰富完善8K片源,以实现视听品质和观影体验的创新升级。


01


国产8K CMOS图像传感器研制完成



近日,长春长光辰芯光电技术有限公司联合浙江华睿科技股份有限公司、深圳市大疆创新科技有限公司及深圳市大疆百旺科技有限公司,依托国家科技重大专项“核心电子器件、高端通用芯片及基础软件产品”( 简称“核高基重大专项”),完成8K超高清CMOS图像传感器的研制,并基于该图像传感器,完成国产化、自主可控的8K超高清摄像机的研制工作。



8K CMOS芯片实物


本次研制成功的8K全画幅CMOS 图像传感器尺寸为36×24mm,分辨率为4900万像素,采用4.3微米像素设计,读出噪声小于2e-(即:每像素小于2个电子噪声),单幅动态范围达87dB;芯片采用背照式、堆栈工艺,在16bit 输出下,8K模式帧速率可达120fps,4K模式帧速率可达240fps。


CMOS,即互补金属氧化物半导体(Complementary Metal-Oxide Semiconductor),可接收外界光线并将其转化为电能,即进行光电转换,将光信号转变为电信号,并通过芯片上的模/数转换器(ADC)将获得的模拟图像信号转变为数字图像信号输出。



▲拍摄图像样片


CMOS图像传感器是数字影像采集设备的核心,广泛应用于电影摄影机、数码相机、智能手机等设备,特别是在高清及以上分辨率的数字摄像机中,采用CMOS图像传感器已成为主流,其应用高速数据传输、存储和信号处理技术,具有微型计算机、网络和数字通信技术接口,可直接输出图像数据,比电荷耦合器件(Charge Coupled Device, CCD)图像传感器更具优势。未来随着影视行业对高新技术格式视频内容的需求日益增加,高分辨率、高帧率CMOS的作用愈加重要。


目前,以索尼和三星为首的日韩企业占据了CMOS图像传感器全球绝大部分市场份额,本次国产CMOS图像传感器研制成功有助于推动我国超高清产业发展,并有望扭转我国在这一领域依赖进口的局面。

(内容与图片来源:IT之家)













02


华为推荐采用OTN全光承载解决方案以支撑8K视听体验




近日,华为发布《8K超高清视频全光品质承载技术白皮书》,内容涵盖4K/8K超高清视频产业发展洞察、8K超高清视频技术介绍、8K超高清视频对网络KPI要求以及8K超高清视频全光承载解决方案等内容。

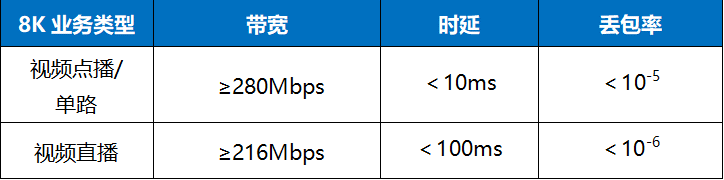

▲8K超高清视频对承载网需求


如上图所示,8K视频传输极大地提升了对网络带宽、端到端(E2E)网络时延、丢包率等指标的要求,若上述指标要求不满足,则会频繁出现花屏、马赛克、卡顿等问题。因此,目前8K节目无线传输方式多采用5G,而有线传输方式则采用光纤网络。

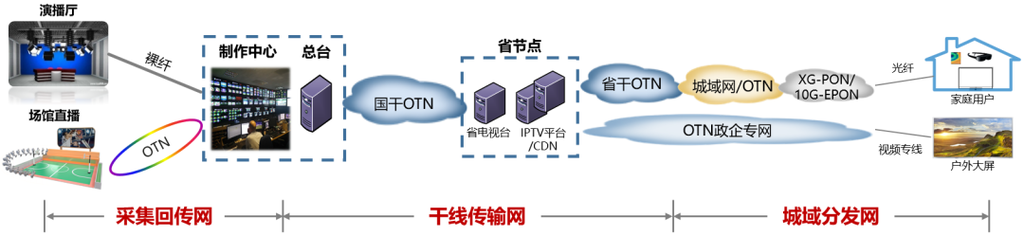

▲OTN全光品质承载方案


白皮书建议构建8K OTN(Optical Transport Network,光传送网)全光品质承载网络,以支撑8K视频点播和直播优质视听体验,并提出OTN全光品质承载方案,包含“采集回传网”、“干线传输网”和“城域分发网”三大部分,如上图所示。


在面向家庭用户做8K视频分发时,通过将OTN部署到OLT (Optical Line Terminal,光线路终端)站点,可让家庭8K业务一跳直达视频云,从而享受更优质的视听体验。


OTN是一种网络类型,指在光域内实现业务信号的传送、复用、路由选择、监控,并且保证其性能指标和生存性,具备大带宽、稳定低时延、低丢包率、业务安全隔离、高可靠等特点。


大带宽

OTN网络支持带宽2Mbit/s ~ 100Gbit/s无级变速,可快速调整,用户无感知,不影响体验,有效解决8K视频传输带宽难题。

稳定低时延

OTN网络是基于物理层的承载技术,具备可承诺的端到端超低时延,不会因为网络负载率变化而出现时延抖动。

低丢包率

OTN网络丢包率可低至10-13量级,明显优于传统承载网的10-3量级,满足8K视频对承载网10-6量级的丢包率要求。

业务安全隔离

同一根光纤内承载的各业务间采用基于L0层(波长)和L1层(子通道采用光通道数据单元,ODUk与光业务单元,OSU)端到端的硬隔离技术,保障8K视频业务不会受到其它流量突发业务干扰。

高可靠
