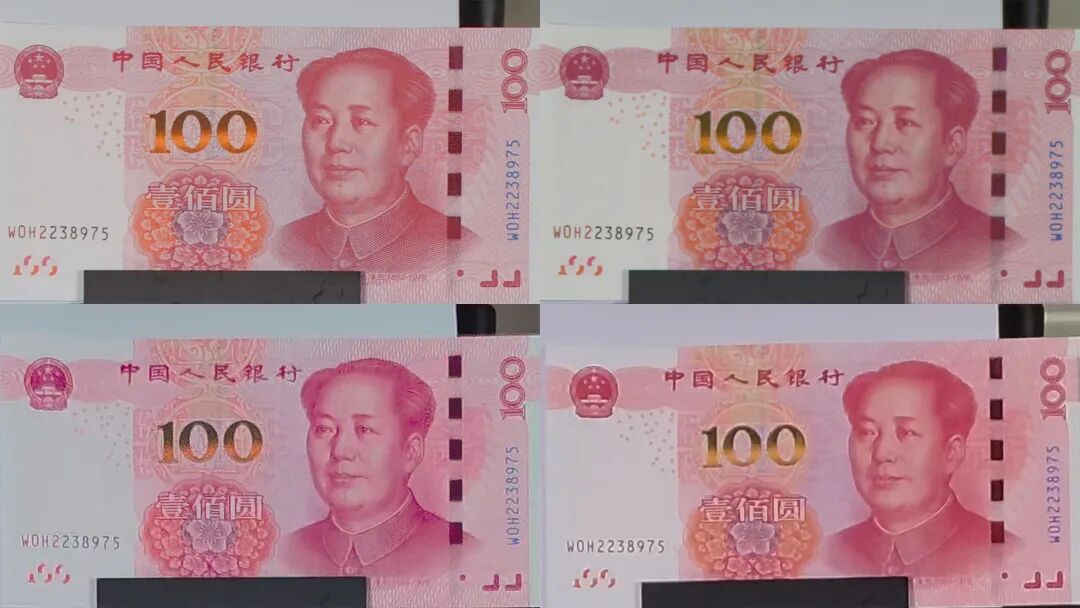

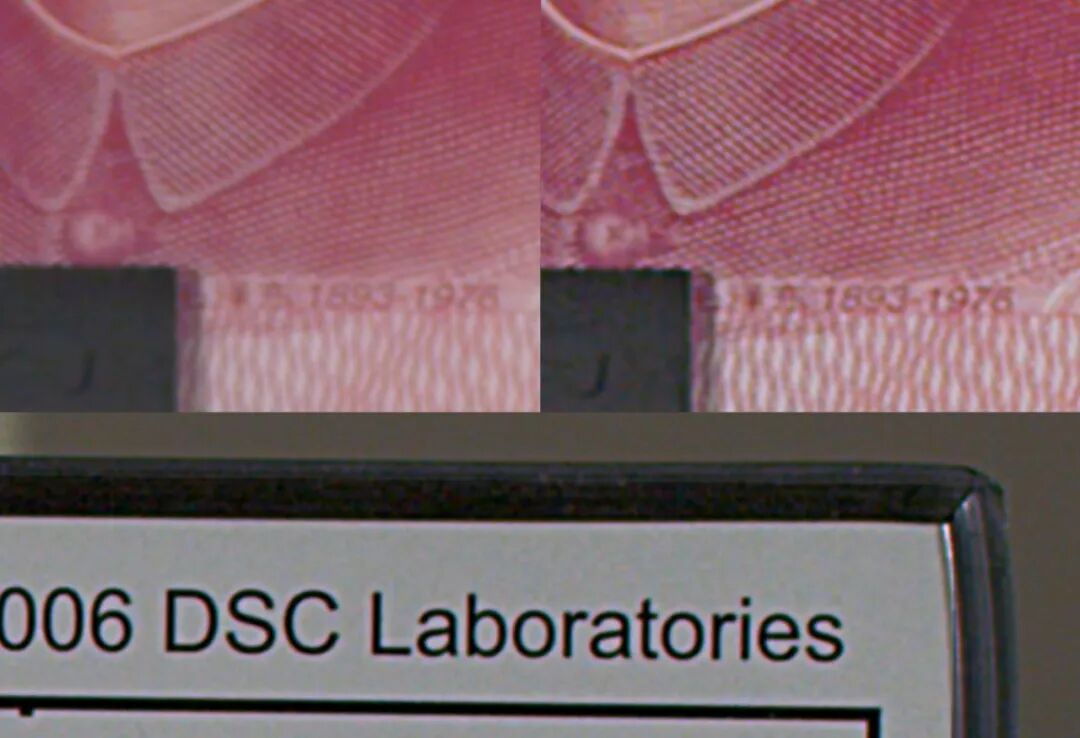

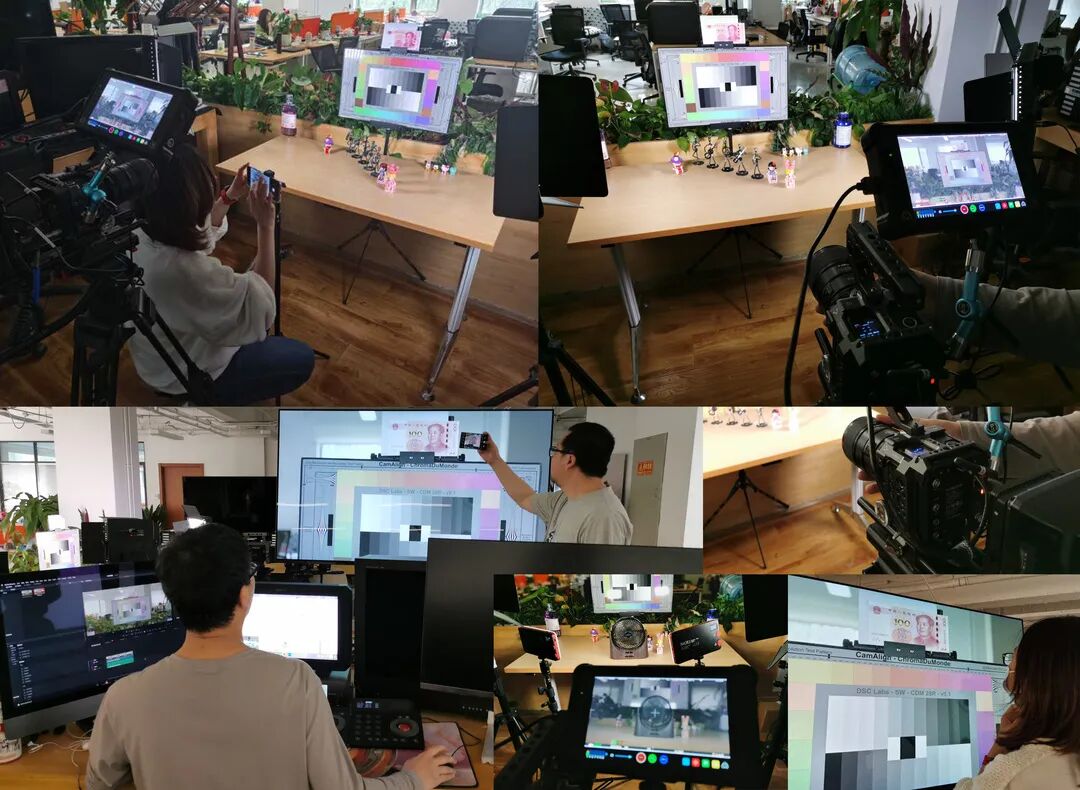

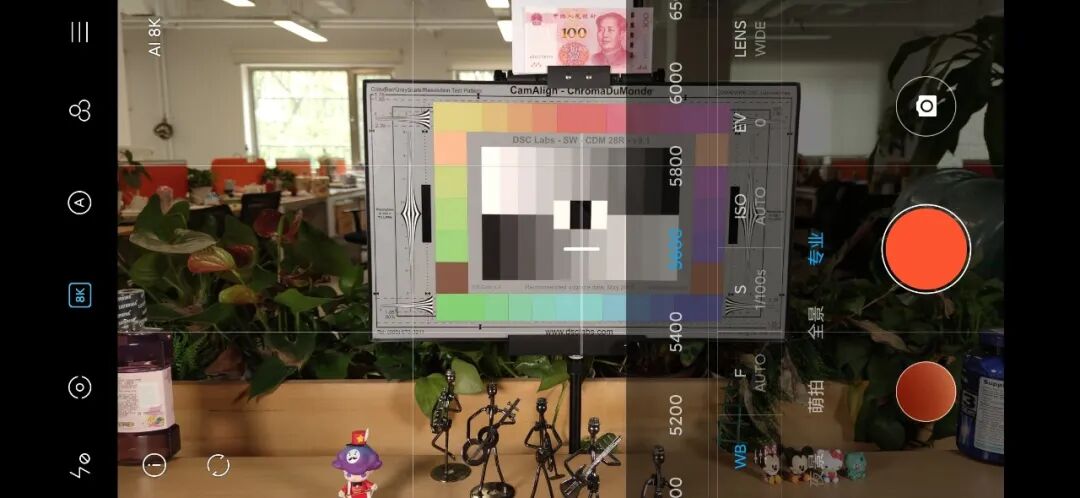

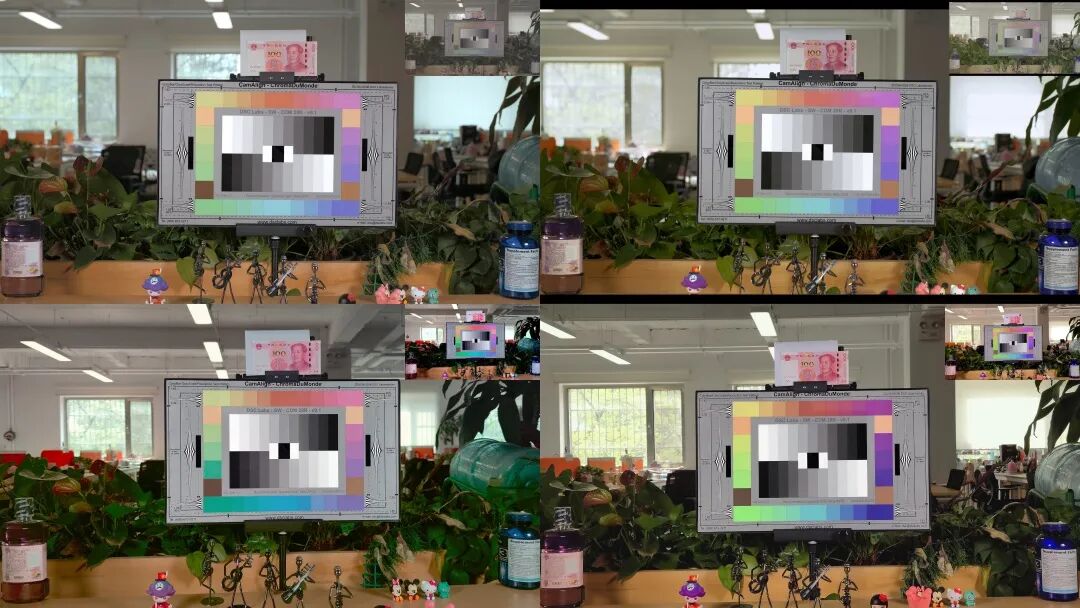

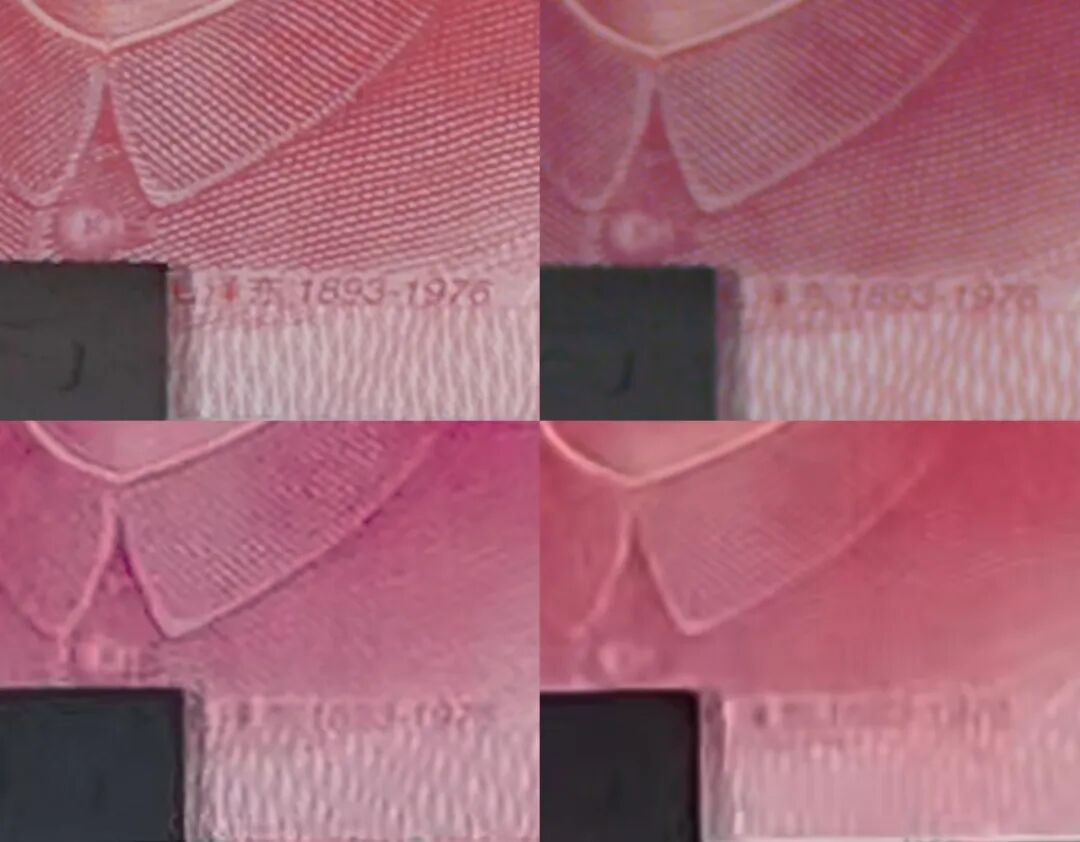

为什么要做这个对比测试? 我们已经逐步迈入5G+超高清视频时代,无论是VR还是超高清制作与呈现领域,8K都是现阶段最高标准。作为超高清行业多年的创新和领跑者,4K花园立足于4K全流程制作和内容生产、分发,同时对于8K领域也早早入手,包括8K内容的创制,与佳能、RED等国外厂家在8K方面展开合作,研究规划5G+8K制作系统等。今年年初我们也采购了国内优秀的摄像机品牌Z CAM的8K摄像机E2-F8,开启了新一轮8K微纪录片的创制。前几日,小米公司推出了其首款支持8K视频拍摄、拥有一亿像素镜头的新款手机小米10 PRO,我们也在第一时间入手尝鲜,希望能够感受拥有最新技术的国货精品带来的体验。当然,我们是一家拥有专业超高清制作能力的公司,我们也希望了解,这些国造8K产品,是否能够担当重任,能够和我们一直信赖和使用的国外顶尖8K产品媲美,能否满足高质量8K内容制作的影像要求;而作为5G移动端的视频拍摄和直播载体,具备8K摄像能力的5G手机是否真能如广告所言那么“美好”,我们还是想通过实战测试,用事实说话。 一、对比测试的思路 UHDA 首先说明一点,我们不是广电实验机构,也不想去做标准、极端环境的指标测量,我们在意的是不同8K设备的实战表现。我们秉承客观公证的理念,无论测试结果如何,如实描述。 以上这段话,翻译一下就是,我们没有钱搭建专业的测试环境和配置足够好的测试设备,最专业的测试设备就是吴建国老师友情支持借给我们的一块DSC Labs的ChromaDuMonde 28R摄像机测试卡,但我们手上也没有暗室和足够好和亮的光源。当然,我们不是为测指标,我们就是想比较一个实际环境下的拍摄效果,简单说,我们做正常8K节目,够不够用,好不好用。 参与本次比较的,共有四款8K拍摄产品,都是我们自己的家当,不是测试机。我们没有进行复杂的调校,尽可能保证相同条件下的原汁原味,当然最终结果可能带有偶然性,有的结果也确实出乎意料,但大体上,也符合我们的专业知识和预期,我们也会根据结果进行分析。 当然,毕竟是比较,就会有区别,我们也希望和各个厂家合作伙伴依然保持良好的关系,我们欢迎大家加入探讨,如果有不开心的地方,略过就好…… 这四款8K拍摄设备分别是: 我们重点是想考察这两款国产8K设备Z CAM E2-F8摄影机以及小米10 Pro 手机的真实表现,当然,对于结果我们自己也是非常感兴趣。 二、测试方法 UHDA 1、基本流程介绍 每款设备都采用机内设置的最高质量拍摄,经过后期达芬奇平台调色后,在4K HDR广播级监视器以及TCL的75寸8K电视75X10上进行画面主观评价。 这里先解释一下,为什么不是看摄像机直出画面而是过调色平台,首先这些8K设备都没有8K原生(基带)信号直出的接口(如SDI或HDMI),只能用文件方式才能在调色平台输出看到画面;另外,由于不同设备定位区别,有的设备支持RAW格式,有的设备是H.265编码,相同格式下码率也可能不同,所以以最终结果论,我们也考虑按照我们制作的流程习惯,通过达芬奇调色尽可能把影像的能力施展出来,再以最后结果来评价。所以也可以说,虽然比较的是摄像机,但实际上我们看到的结果来自于一整套8K制作的流程。 测试现场照集锦 ↑ 本次我们主要评价几个主要的画面因素,分别为: (1)清晰度,即画面的解像力分辨率如何,细节能否清楚呈现; (2)颜色还原,特别是肤色还原; (3)动态范围,HDR高动态范围是4K/8K新增的重要因素,我们主要考察画面的高亮度的区域是否过曝,暗部层次是否分明; (4)噪点控制,画面是否干净,特别是暗部,以及弱光下画面的整体细节表现;还包括由于曝光不足在后期提升亮度后,噪点反应的情况。 2、测试内容和方式 (1)清晰度评测 2台8K摄影机采用相同的镜头(佳能35mm F1.4定焦镜头),2部手机采用标配后置镜头。 由于这几款设备的感光元件CMOS的规格不同,镜头等效焦距不同,手机镜头的焦段可能也不同。所以为了便于比较,我们尽量在构图时保持一致的取景范围(以测试卡为中心,左右两边卡住相同参考物)。 (2)颜色还原及动态范围 为了测试最大的宽容度范围,摄像机采用LOG/RAW格式拍摄,手机使用默认色彩和参数。对拍摄的图像进行统一调色后,对其颜色分布情况进行描述,给出制作过程中的调整建议。 我们使用达芬奇调色平台进行以下调整,使每个画面都达到相对一致且自身最佳的效果,调整步骤一致但参数不严格统一,不影响最终的评价。 所有图像首先基于DSC标准测试卡,仅调整了四项参数以获得相对的基础效果(思路有一些类似一级校色的方式): A、对DSC测试卡灰阶部分进行统一的亮度调整,以接近96为黑底,接近512为中心,接近1023为白点。 B、基于测试卡调整白平衡,保证平衡点控制在矢量图中心坐标点。 C、色彩饱和度,我们基于R红色矢量点(R区田字格)作为参考点进行调整(实测发现各机型青绿色部分偏差较大) D、调整色彩相位,保证DSC测试卡的基准肤色相位指向矢量图肤色参考线附近。 (3)暗部噪点 基于画面主观评价。 (4)果冻效应 拍摄旋转电风扇,基于旋转叶片的扭曲程度进行效果主观评价。 3、设备参数 在设备设置方面,专业摄像机我们在全部测试过程中,都只用基准感光度ISO(Z CAM E2-F8基准感光度ISO400,RED HELIUM S35 8K基准感光度ISO500;手机方面,小米10 Pro在8K视频拍摄时支持专业设置模式(但个别项目如ISO被锁定在AUTO),三星S20 5G则在8K拍摄时全程自动模式。 小米10 Pro手机拍摄8K时支持专业菜单设置 ↑ 全部采用机内最高录制标准,Z CAM E2-F8为500Mbps的H.265编码(8K RAW格式目前在开发阶段),RED HELIUMS35 8K选择RAW格式,小米10 Pro采用100Mbps的H.265编码,三星S20 5G则为80Mbps的H.265编码。 具体录制规格: 几点解释: 三、测试比较与分析 UHDA (图片由于播放渠道可能产生压缩,效果仅供参考,不能完全代表实际影像水准。) 左上-Z CAM E2-F8;右上-RED HELIUM S35 8K 左下-小米10 Pro;右下-三星S20 5G 上图为调色后的画面,每个画面右上角小图为机内录制的未经过后期调色的画面。(解释:专业摄像机由于采用了RAW或者LOG对数模式拍摄记录,未经过调色前的画面看起来会比较灰,类似于照相机拍摄的RAW文件,都是需要经过后期调色后才能输出最高质量效果。) 调色的基本思路是还原自然反差和颜色,没有做降噪和锐化,以避免对画面的清晰度和信噪比产生明显影响。 1、清晰度比较(正常亮度的布光环境下) 左上-Z CAM E2-F8; 左下-小米10 Pro 右上-RED HELIUM S35 8K;右下-三星S20 5G 我们选择了最新版100元人民币作为主观评判参考依据,是因为其纹理细节非常丰富,拍摄时确认将焦点保持在人民币上。 为求尽量公平,上图是在放大系数一样的情况下裁切出来的局部图像。 同样8K的分辨率下, 以下为进一步放大局部以确认细节。 左上-Z CAM E2-F8; 左下-小米10 Pro 右上-RED HELIUM S35 8K;右下-三星S20 5G 进一步同比例放大画面,可以看到E2-F8所拍摄的画面中,人民币上领子和数字清晰可见。RED HELIUM S35 8K略微模糊。手机基本很难确认字迹内容,小米10 Pro勉强可以识别,三星S20 5G基本很难分辨。 这里需要解释一点,RED HELIUM S35 8K使用的是RAW格式进行记录,而其他设备都采用H.265的压缩编码。RAW格式在记录时,基本不对画面细节进行处理,没有锐化细节或者降噪等环节(提供最大信息,全部交给后期),所以数据量非常之大;而H.265为了降低数据量,需要对画面进行压缩,而其中比较常见的手段是通过锐化来增强轮廓边缘,使得画面更加锐利,主观看起来更加清楚,而数据压缩会损失很多高频细节,但是噪点恰巧也属于高频细节,所以压缩实际可能同时失去噪点和细节,反而让一些原有的噪点变得不明显。当然,压缩所产生的副作用,会使得后期的处理变得难度增大,如果想精益求精的高质量创作,后期老师肯定是希望前期保留的细节越多越好,经过后期加工后再进行最终的压缩,才能获得最好的观看效果。 所以,我们单独对RED HELIUM S35 8K的做了一点锐化,效果如下: 左上:RED HELIUM S35 8K锐化前; 右上:RED HELIUM S35 8K锐化后; 下:锐化带来的伪像
